Blender 绘制线框图

在撰写专利时，一般需要给专利设计的物品绘制3D模型，并保存线稿线框图在说明书中指出。一般工科类使用 SolidWorks 较多。但是我经常使用 Arch Linux, 无法直接安装 SolidWorks, 虚拟机安装又觉得麻烦，也不想要专门为了一张图反复重启电脑。因此，我一直在研究如何使用Blender 绘制这类线框图。

搜了很多资料，不管有用没用，都尝试过；而且也尝试着自己摸索一些方法，来制作线框图。

方案一：线框模式下预览并截图

1
2
3
4
5
6
7
graph LR

a[切换到线框模式]
--> rr[关闭透视]
--> b[设置世界背景颜色]
--> c[设置线条颜色]
--> d[截图保存]

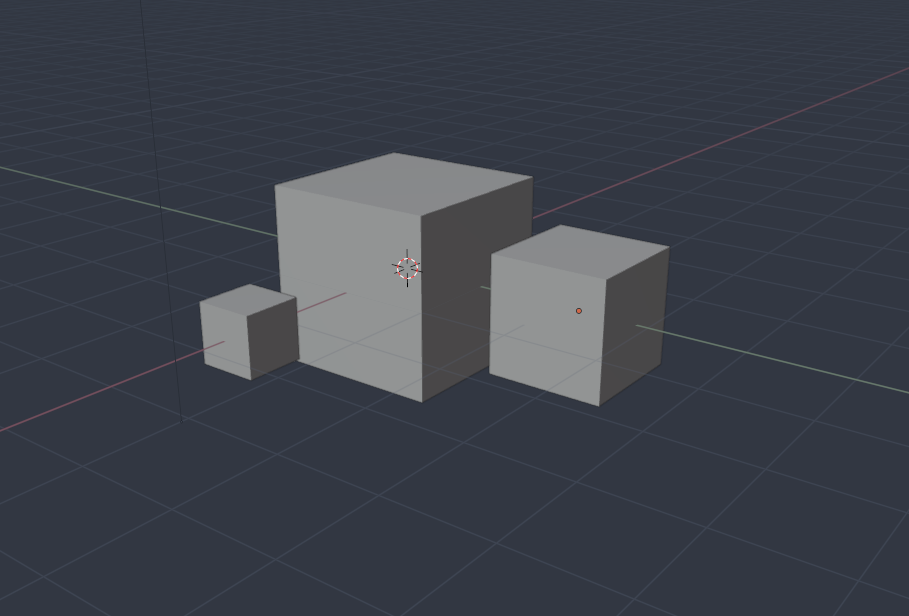

新建一个文件，添加两个立方体，简单布局一下。

image-20241012074652866

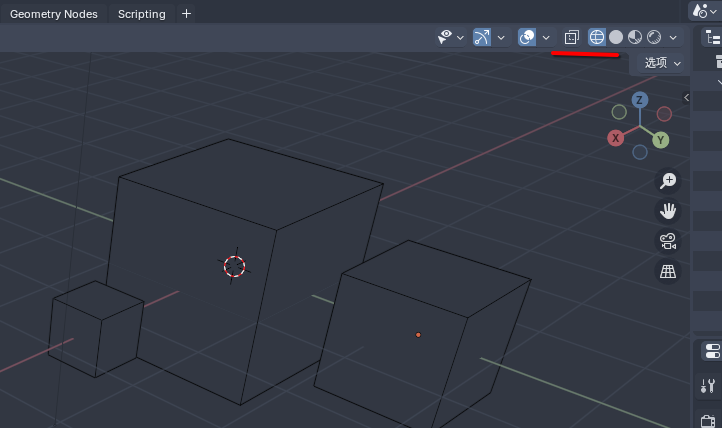

切换到线框模式，并关闭透视

image-20241012074755977

打开叠加，取消勾选无用的信息，例如游标、坐标轴、网格等

image-20241012074937607

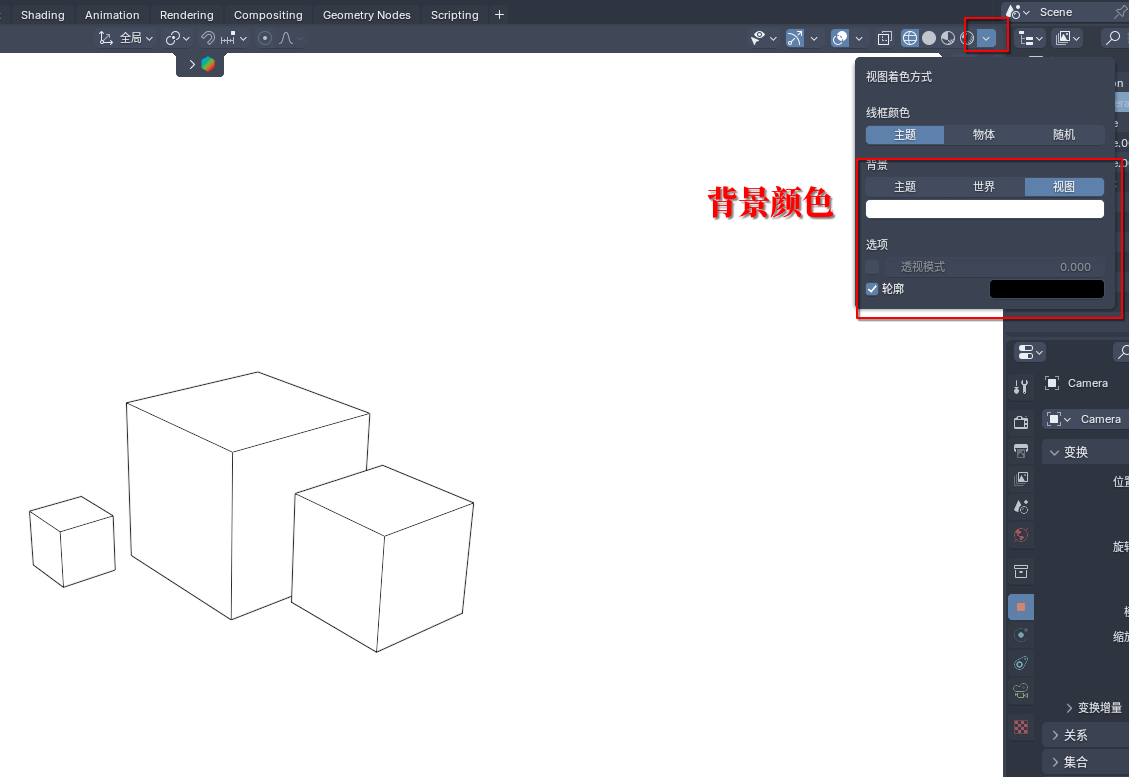

打开着色方式，切换到视图，设置背景颜色

image-20241012075204811

之后进行截图保存，进行编号即可

image-20241012075357457

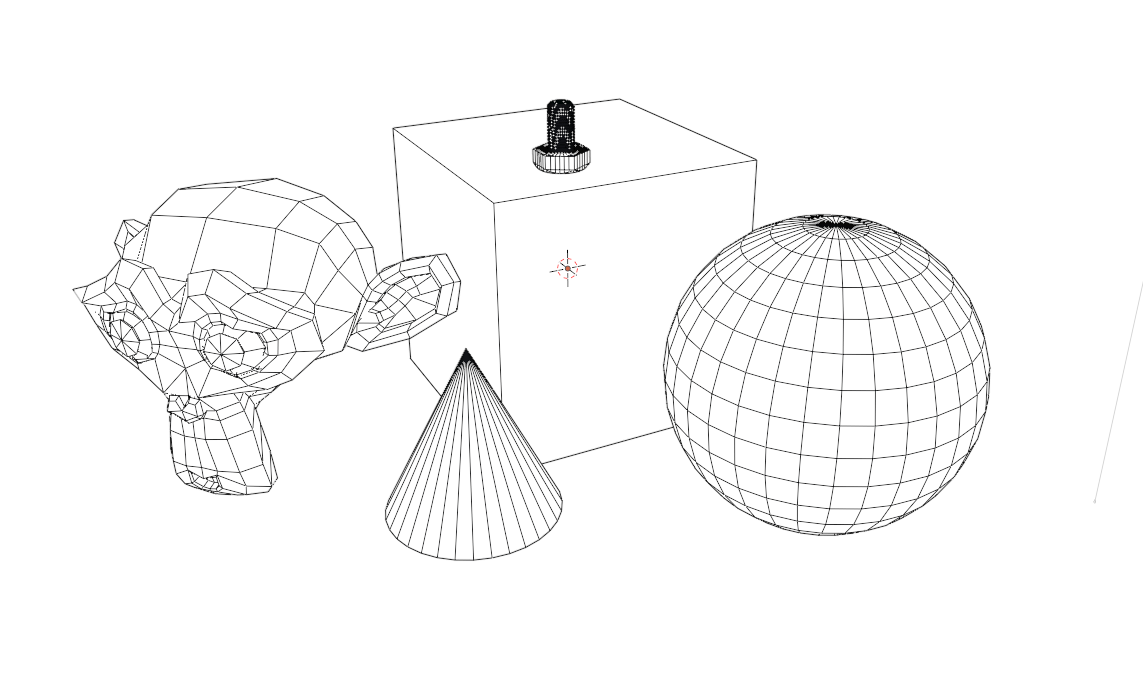

但是这种方法只能处理比较方正的形状。如果模型中有很多的面和边，线框也会把内部的线渲染出来。如图

image-20241012075653817

方案二：使用遮挡并渲染 Freestyle 边

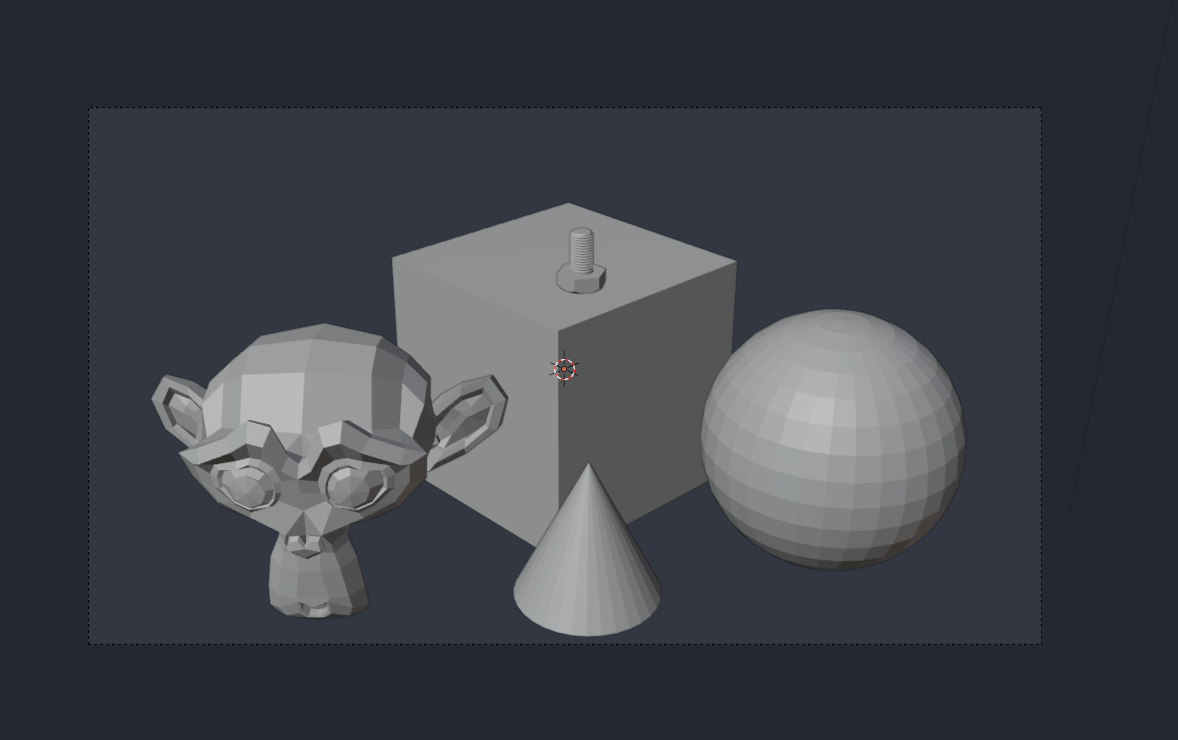

以上面的图为例，建模完成后，添加相机，调整好相机的位置

image-20241012075824593

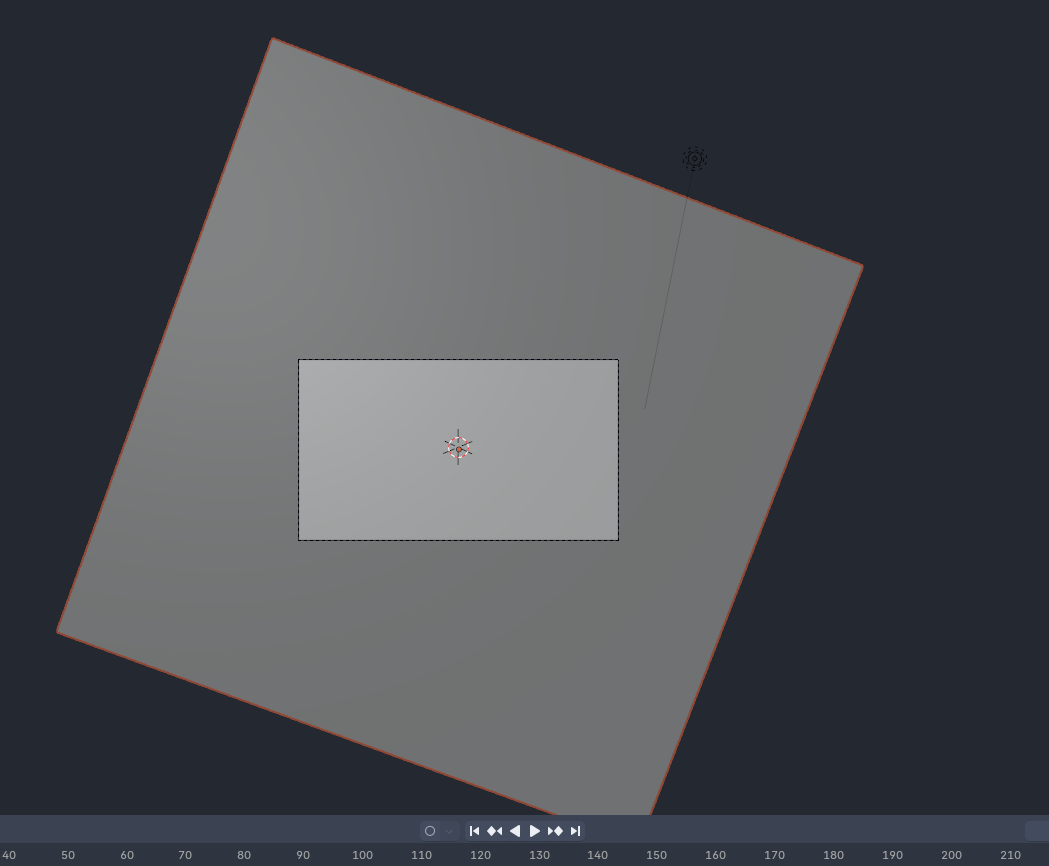

之后添加一个平面，调整该平面在镜头中，完全遮盖住所有物体

image-20241012075946998

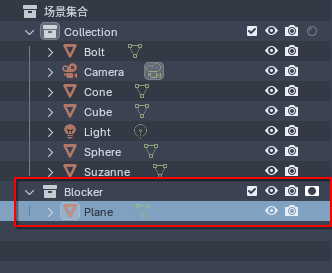

为该平面创建一个新的组

image-20241012080022792

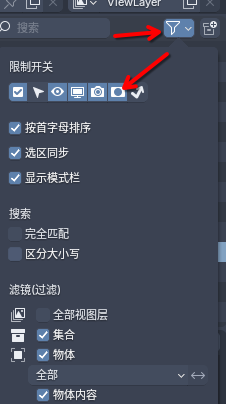

之后为这个组打开阻隔

image-20241012080121861

image-20241012080135118

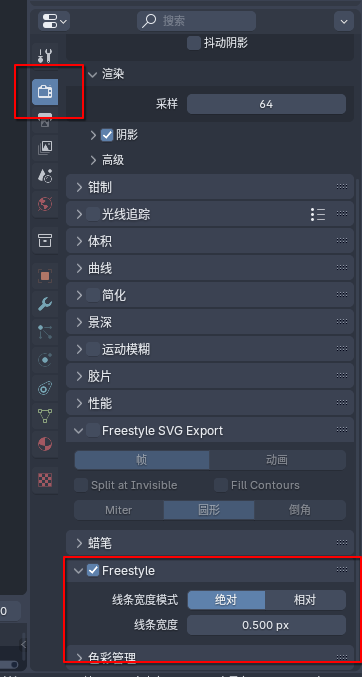

然后在视图层设置里面，打开 Freestyle， 并设置希望线条的宽度

image-20241012080233358

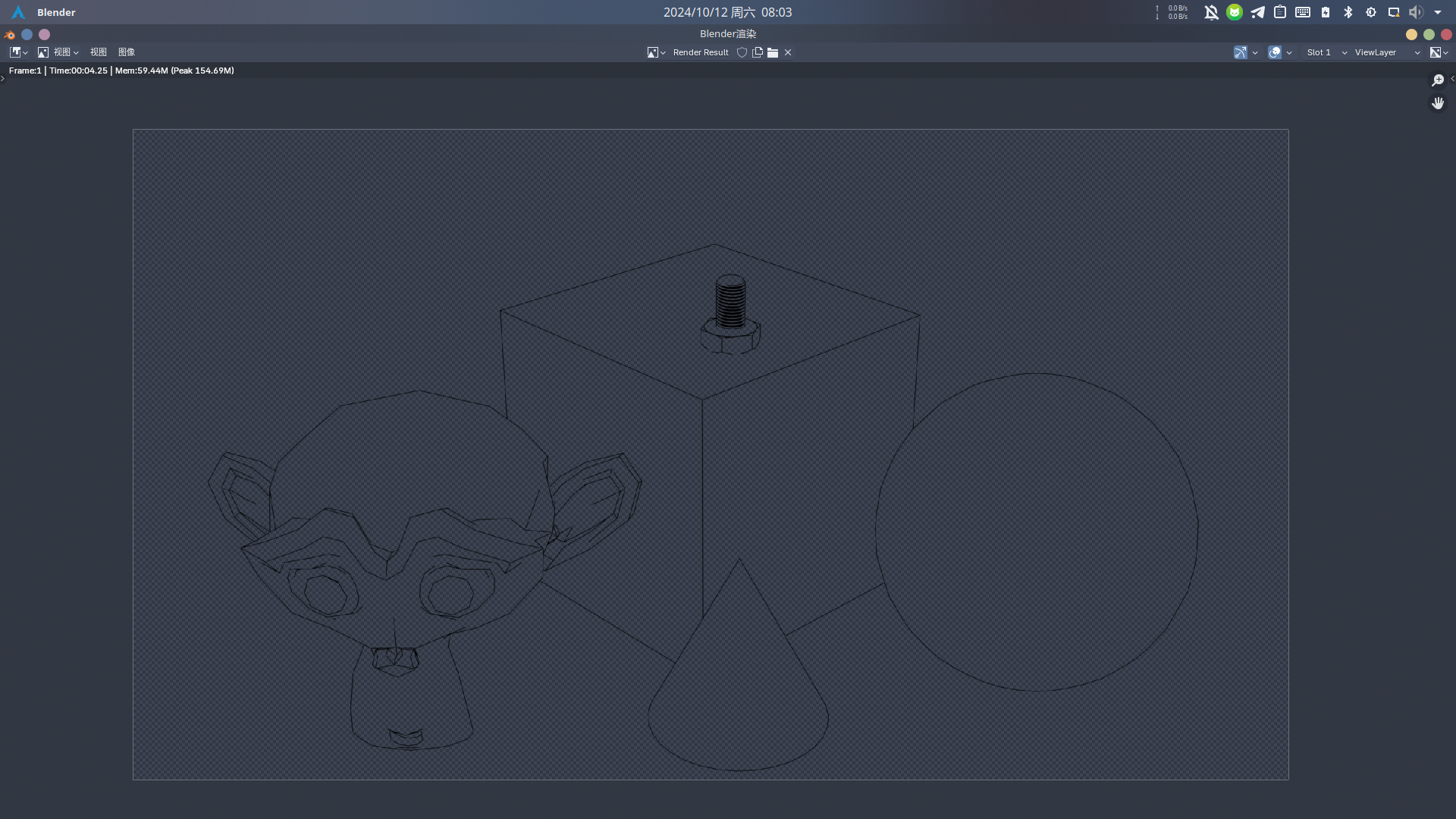

完成后，可以开始渲染图像

image-20241012080319210

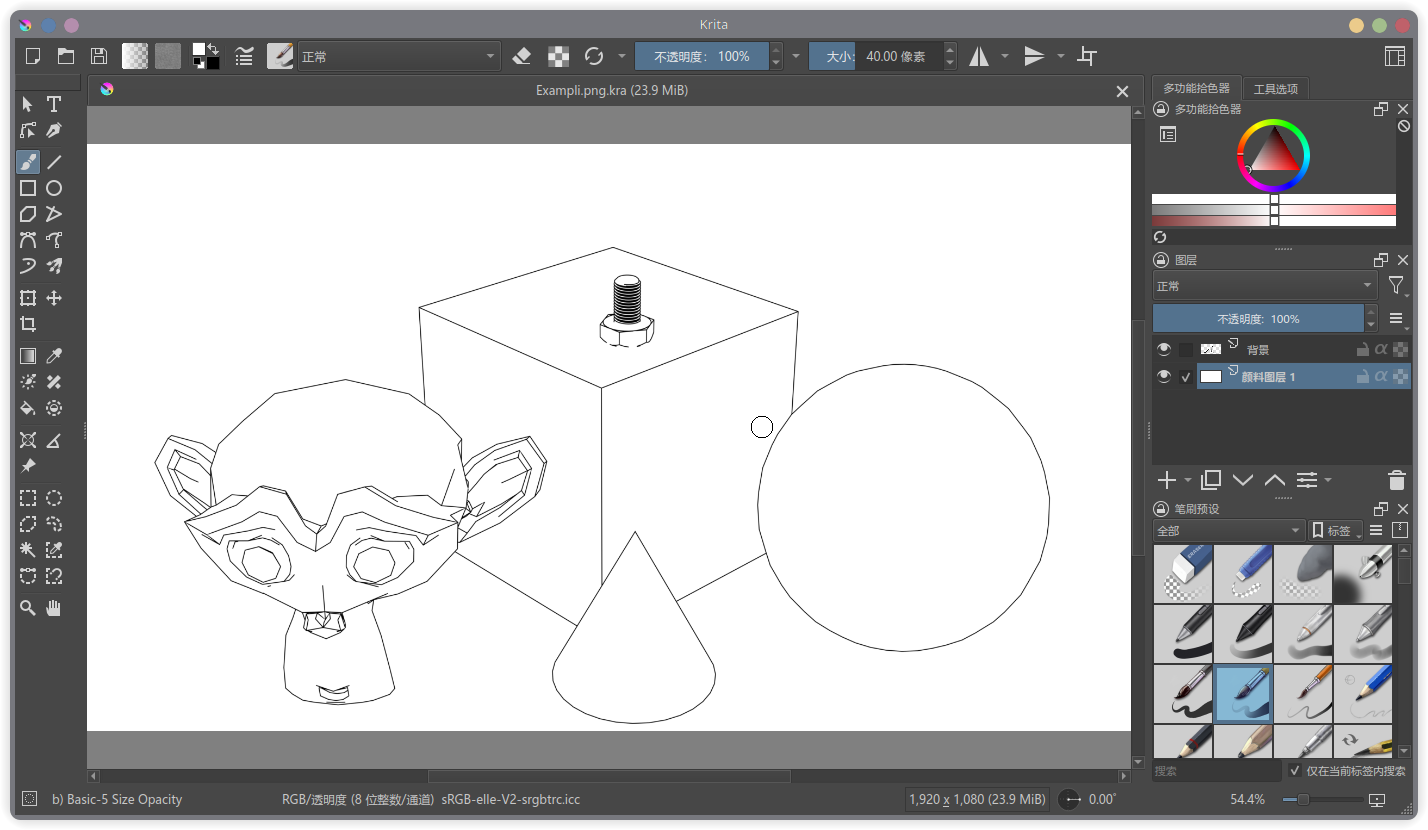

完成后保存图片，在 Krita、Photoshop、Gimp等软件中，添加白色背景即可

image-20241012080520505
